Сообщение Dima862 » Сб фев 27, 2016 12:10 am

Давно не видел на форуме тем, связанных с щадящим отношением к окружающим во время занятий или репетиций. С одной стороны нужно ежедневно заниматься и изредка записываться, с другой многим известно на сколько такая деятельность сложна и конфликтна в обычных квартирах. В связи с этим захотелось изучить вопрос поглубже. Мой интерес вызволи симуляторы кабинетов (Cab-Sim) дающие возможность играть на ламповых усилителях по ночам в наушниках и ни кому не мешать (сарказм!).

В самом простом случае кабсим представляет собой аттенюатор в виде делителя напряжения на мощных резисторах и наушников, включённых параллельно выходу усилителя. Без особых усилий такое устройство можно собрать даже навесным монтажом или воспользоваться готовым устройством, например yerasov muffler. Однако частотная характеристика наушников и динамика в кабинете сильно отличаются. У динамика полоса частот срезана после 5 000 гц, а у наушников она ровная практически до 20 000 Гц в результате чего будет вылезать неприятный звон в ушах. Для компенсации этого явления используют фильтры на катушках индуктивности и конденсаторах. В простейшем случае можно просто включить конденсатор параллельно наушникам.

Включая в такой прибор наушники, которые будут в платную прижиматься к ушам, или в дорогую звуковую карту хочется быть уверенным в безопасности и надёжности работы. Для защиты от пробоев и обратных токов используется гальваническая развязка через трансформатор. Как правило усложнение конструкции приводит к повышению цены, особенно если речь идёт об использовании в устройствах качественных компонентов. На топовых моделях Palmer, например, гальваническая развязка применяется даже дважды, что вызывает необходимость иметь три (ТРИ!) разделённых контура заземления. Стоимость таких моделей сравнима с хорошим ламповым усилителем.

Существует ли промежуточное решения? Да, например фирма Tube-Town предлагает набор для самостоятельной сборки, который я и хочу представить в этом топике.
— Хуже всего, - рассказывал Федя, - это альпинисты с гитарами. Вы не можете себе представить, как это страшно.

Аватара пользователя
Dima862
Сообщения: 220
Зарегистрирован: Пт май 27, 2011 10:04 pm
Откуда: Москва

Сообщение Dima862 » Сб фев 27, 2016 12:27 am

Страница готового устройства: https://www.tube-town.net/cms/?DIY/Need ... gs/Cab-Sim

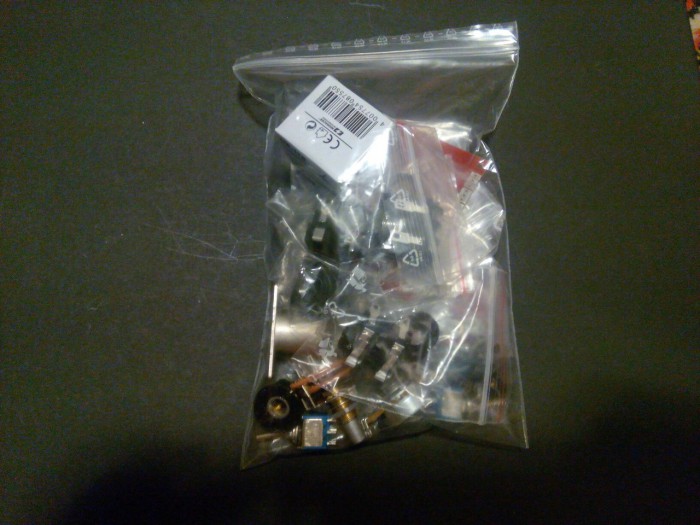

Набор состоит из двух пакетиков:

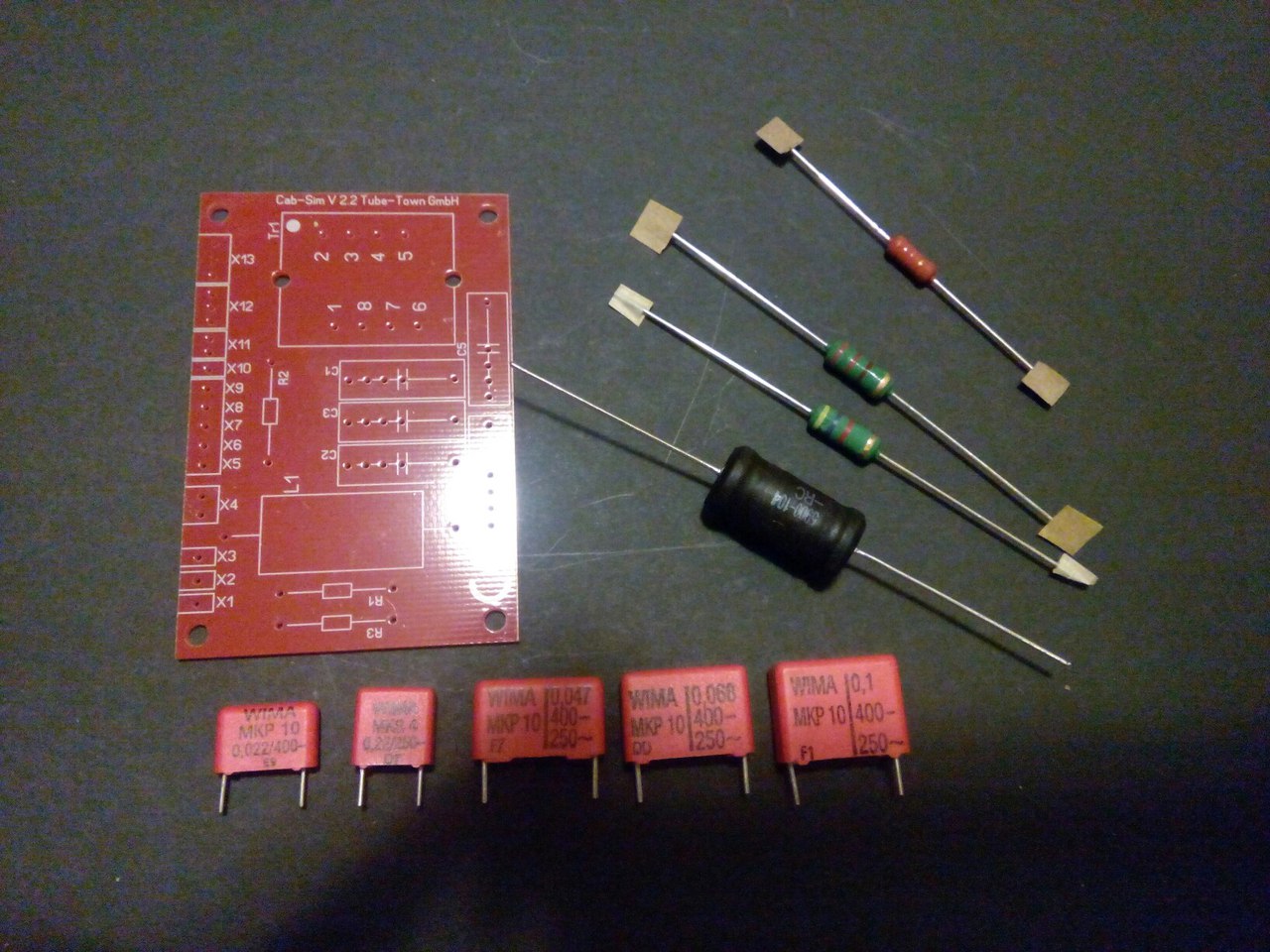

Сам каб-сим

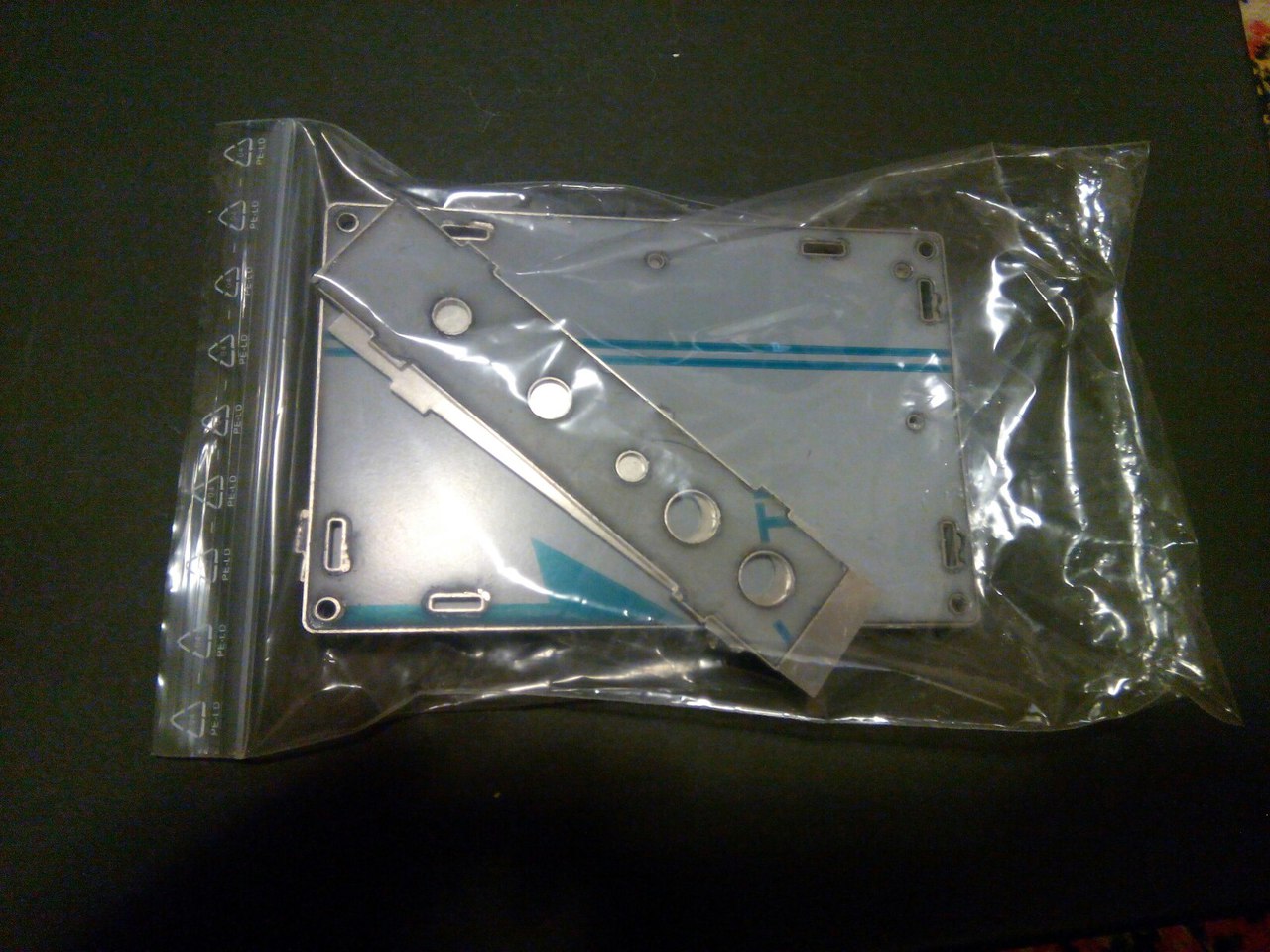

Дополнительно покупал корпус
Вложения
— Хуже всего, - рассказывал Федя, - это альпинисты с гитарами. Вы не можете себе представить, как это страшно.

Аватара пользователя
Dima862
Сообщения: 220
Зарегистрирован: Пт май 27, 2011 10:04 pm
Откуда: Москва

Сообщение Dima862 » Сб фев 27, 2016 12:28 am

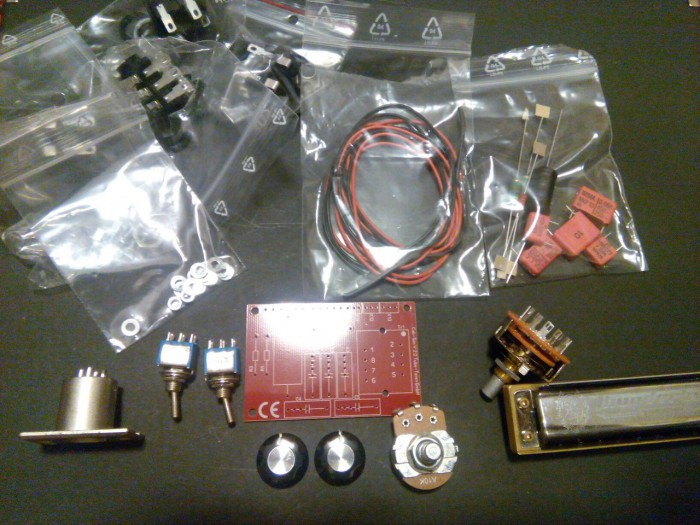

Гармошку положил для сравнения
Вложения
— Хуже всего, - рассказывал Федя, - это альпинисты с гитарами. Вы не можете себе представить, как это страшно.

Аватара пользователя
Dima862
Сообщения: 220
Зарегистрирован: Пт май 27, 2011 10:04 pm
Откуда: Москва

Сообщение Dima862 » Сб фев 27, 2016 12:30 am

Всё культурнинько, каждая группа элементов в своём пакетеке.
Вложения
— Хуже всего, - рассказывал Федя, - это альпинисты с гитарами. Вы не можете себе представить, как это страшно.

Аватара пользователя
Dima862
Сообщения: 220
Зарегистрирован: Пт май 27, 2011 10:04 pm
Откуда: Москва

Сообщение Dima862 » Сб фев 27, 2016 12:33 am

Ради чего вся эпопея затевалась - качевенный трансформатор с ровной АЧХ для галванической развязки цепи.
Вложения
— Хуже всего, - рассказывал Федя, - это альпинисты с гитарами. Вы не можете себе представить, как это страшно.

Аватара пользователя
Dima862
Сообщения: 220
Зарегистрирован: Пт май 27, 2011 10:04 pm
Откуда: Москва

Сообщение Dima862 » Сб фев 27, 2016 12:34 am

Красота какая, лепота!
Вложения
— Хуже всего, - рассказывал Федя, - это альпинисты с гитарами. Вы не можете себе представить, как это страшно.

Аватара пользователя
Grey Wolf
Автор сайта
Сообщения: 5741
Зарегистрирован: Сб июл 27, 2002 4:00 am
Откуда: Москва, Бутово
Контактная информация:

Сообщение Grey Wolf » Сб фев 27, 2016 7:24 am

И почем все вместе с доставкой?
К сборам 14-го марта успеешь спаять?
Marine Band Crossover / Audix Fireball / Jackson JX-3 / Focusrite Scarlett 6i6 / Mac Mini

Destruction is not negative, You must destroy to build.
© Einsturzende Neubauten

Аватара пользователя
Dima862
Сообщения: 220
Зарегистрирован: Пт май 27, 2011 10:04 pm
Откуда: Москва

Сообщение Dima862 » Сб фев 27, 2016 7:20 pm

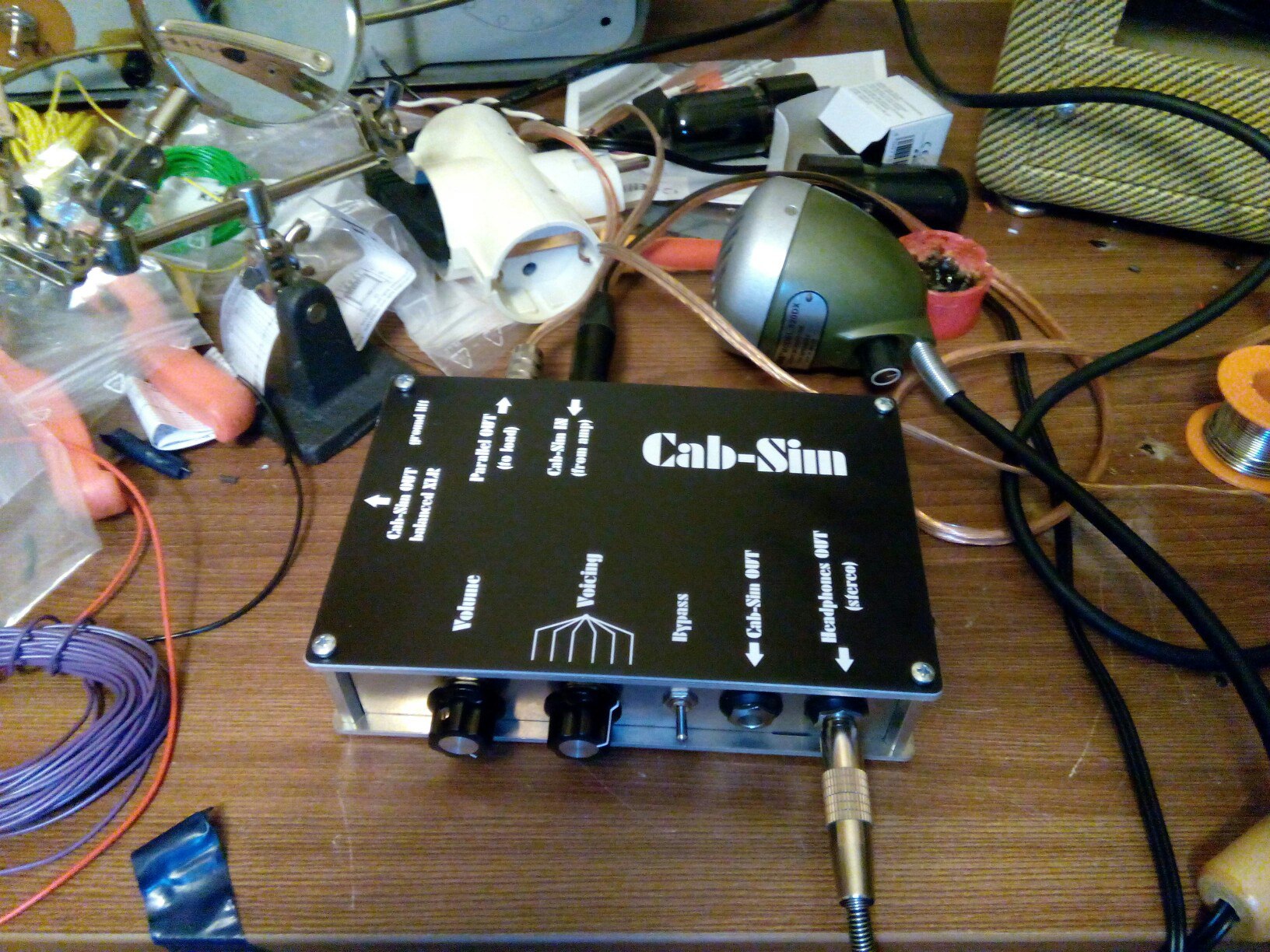

Объём работ на один свободный вечер
По стоимости скажу только то, что не дешёвое удовольствие из Германии заказывать.
В общем за теже деньги на вторичном рынке можно было средненьский комбик купить.
Вложения
— Хуже всего, - рассказывал Федя, - это альпинисты с гитарами. Вы не можете себе представить, как это страшно.

Аватара пользователя
Мой Повелитель
Сообщения: 3819
Зарегистрирован: Сб янв 20, 2007 10:32 pm
Откуда: Ivanteevka city
Контактная информация:

Сообщение Мой Повелитель » Вс фев 28, 2016 2:41 am

Спикер и кабинет симуляторы по сути просто частотные фильтры. Можно ли составить такую фильтрацию на эквалайзере рулением нужных частот? Или все же пред установки лучше?

Для гитар такие штуки называются предусилитель для наушников.

Мини гитарный усилитель, моделирующий класичесское звучание Tube Drive
Функции: Дополнительный вход mp3, питание от батарей AAA

Например https://pop-music.ru/catalog.php?id=888880017378 , и https://pop-music.ru/catalog.php?id=888880009147 , средняя цена около 3к.

Аналоговый девайс конечно актуален функциональностью, но в цифровую эпоху программы спикерсимуляции куда функциональнее, простая программка на ноуте или андроиде дает возможность выбрать сотню разных типов комбиков и кабинетов. Качественная цифровая обработка дает большую схожесть. И конечно речь идет о нижней ценовой категории, речь про спикерпроцессоры от 30к это речь отдельная.

Не спросишь, не узнаешь.
Май мъюзик http://www.realmusic.ru/virtue/

jacobtey
Сообщения: 1
Зарегистрирован: Ср янв 10, 2018 10:06 pm

Сообщение jacobtey » Ср янв 10, 2018 10:10 pm

Dima862 писал(а):фирма Tube-Town предлагает набор для самостоятельной сборки, который я и хочу представить в этом топике.


Прекрасный обзор. Не хватает только фото платы со стороны дорожек. А то фирма-производитель схемы усилителей публикует, а такую мелочь не выложила.
