Джентльмены, что надо, какие детали, чтобы сделать такой регулятор громкости?



http://www.blowsmeaway.com/ordering.html ?

А то что-то 100 баксов кажется немного дороговато...

это ж блин до какой степени нужно облениться, что бы не найти тему с названием "Смастерил volume control" в этом же разделе форума??

Джордж, хорош нудеть. Скажи лучше, что нужно, чтоб "как на картинке".

мозг включить.

вот почему мой 5ти летний сын в состоянии соединить батарейку, 3 проводка, выключатель и электродвигатель шо б заработало, а взрослый вроде как мужик, не только не в состоянии собрать схему такой же сложности, но даже найти для этого инструкцию, с картинками, название которой я уже дал, и которая располагается на третьей странице этого же раздела форума, оснащённого, помимо прочего, специальной строчкой с кнопочкой, подписаной "поиск", а?

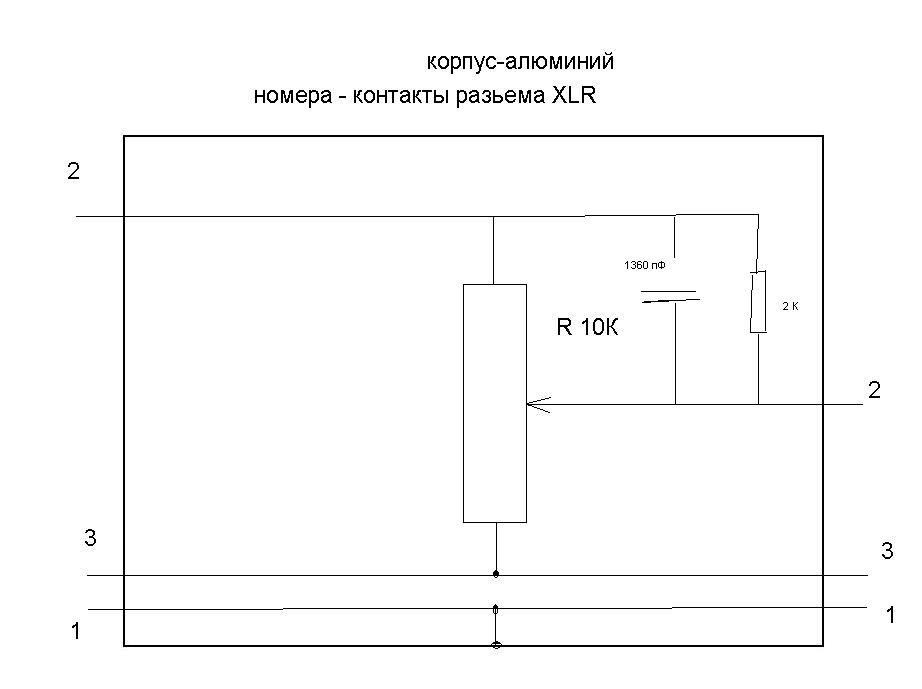

Регулятор громкости выглядит как - то так.

Еще нужно XLR на кабель папа, мама. А среднюю часть придется как - то самому колхозить.

Evgeniy писал(а):Регулятор громкости выглядит как - то так.

Я извеняюсь, А откуда сее......???? просто интересно

George_M писал(а): а?

Эх ты и вредный иногда бываешь. Потому что там эксперименты, диспуты и т.д.

Ты не поверишь, но в природе существуют люди, которые очень любят автомобили, но совершенно не интересуются, как они устроены.
Для того, чтоб сделать что-то правильно, нужно быть уверенным на почти сто процентов, что именно эта инструкция правильная, а не та, что тремя строчками выше или четырьмя ниже. Вот если ты бы написал что именно нужно, то я бы сделал, и это было бы правильно.
А если я там буду читать, ни хрена не понимая в деталях, то как я смогу определить, что в конце концов правильно, а что нет?

Я думаю, теперь ты понимаешь меня.

Ceant http://forum.harmonica.ru/viewtopic.php ... me+control там так же делали

И всё таки я не постесняюсь повторить и немного уточнить свой вопрос: есть задача - собрать штуку, как в первом посте. Не на пояс, не в сумку, не в рэк, без тона и без семи-полосного эквалайзера - просто как на фото. Немаловажное значение имеют размер и качество деталей.
Скажите мне пожалста, кому не сложно, название/характеристики деталей, чтоб их просто вбить в гугл, найти, и купить в каком-нить тырнет-маге.
ХЛР мама-папа и центральный цилиндр уже есть, нужны внутренности.

Ale Logenough , а схема тебе не о чем не говорит ? Там и потенциалы написаны рекомендуемые.
Тебе все равно придется самому разбираться. Я не знаю каких у тебя размеров корпус придется самому думать что туда влезет. http://www.chipdip.ru/

Если хочется просто и чтобы сразу работало - купи в магазине готовый регулятор. Интересно по морочиться - делай сам.
А ты получается хочешь сделать сам , а парится и разбираться не хочешь.

На схеме нарисован переменный резистор( потенциометр ), конденсатор и резистор.

как я и думал. бесполезно объяснять как что то сделать человеку с интеллектом меньше чем у 5ти летнего ребёнка. всёравно ниасилит. будет сидеть на джоппе у кормушки и ждать пока взрослые дяди что то в рот положат.

...надо бы в этот раздел по итогам теста пускать. ну там, нарисовать палочку, кружочек, треугольник. отличить на картинке параходик от самолётика, показать как выглядит кнопка "поезг" в гугле, ещё там что нибудь.

Ale Logenough, в твоём случае лучший выход - это найти какого нибудь паяльщика в своём городе, дать ему иксэльэры, трубку, денег на детали. и писто рублей за хлопоты, и через день забрать готовый агрегат.

уж больно ты, Жорж, суров сегодня

...но справедлив.
да я в шоке просто как можно до такой степени, даже для себя любимого, принципиально отказаться чуть чуть подумать самому.
или сегодня день такой... на работе техники так же себя ведут, хоть пинками объясняй.

Вот тема былая:

http://forum.harmonica.ru/viewtopic.php ... 1%82%D0%B8

Evgeniy писал(а):Там и потенциалы написаны рекомендуемые.

где потенциалы?
может быть все-таки номиналы?

LeVitaN, да =) опечатка вышла =)

Так, отвечаю всем по порядку

Evgeniy писал(а):Ale Logenough , а схема тебе не о чем не говорит ? Там и потенциалы написаны рекомендуемые.

Говорит о том, что это - схема с потенциалами/номиналами. И всё. Это именно та схема, что и в приведенном мною вначале фото?

Evgeniy писал(а): Тебе все равно придется самому разбираться.

Если никто не сможет просто перечислить то, что я спросил - то да, придется самому.

Evgeniy писал(а):Я не знаю каких у тебя размеров корпус придется самому думать что туда влезет.

Странно, я даже фото прицепил.

Evgeniy писал(а): Если хочется просто и чтобы сразу работало - купи в магазине готовый регулятор

Я в ТС написал - 100 баксов для меня дороговато

Evgeniy писал(а):Интересно по морочиться - делай сам.
А ты получается хочешь сделать сам , а парится и разбираться не хочешь.

Неинтересно, не хочу морочиться и разбираться, хочу просто взять и сделать.

Evgeniy писал(а): На схеме нарисован переменный резистор( потенциометр ), конденсатор и резистор.

Согласен.

George_M писал(а):как я и думал. бесполезно объяснять как что то сделать человеку с интеллектом меньше чем у 5ти летнего ребёнка. всёравно ниасилит. будет сидеть на джоппе у кормушки и ждать пока взрослые дяди что то в рот положат.

Если ты думаешь, что после этой твоей тирады я перестану у тебя спрашивать то, что я не знаю, то ты сильно ошибаешься.
А по этой теме, ты уже вроде как выше ответил, я тебя услышал, так что какгрицца выдыхай бобёр, и не тревожь свои нервы!

SergZZZ писал(а):Вот тема былая:
http://forum.harmonica.ru/viewtopic.php ... 1%82%D0%B8

Вот этот топик, и топик по ссылке вполне себе показывают, что ты, Анатолий, не прав в своем великоросском высокомерии и напыщенной гордыне. Не хорошо быть таким. А-та-та!

SergZZZ, благодарю!

А что за микрофон(ы) у вас? Если его планируете с разными микрофонами использовать? Какой импеданс (ы)? Этот регулятор не будет универсальным.

Ale Logenough , на схеме нарисован один из необходимых тебе вариантов. А куда что паять - для этого есть картинки с распайкой XLR.

Ale Logenough писал(а):Если ты думаешь, что после этой твоей тирады я перестану у тебя спрашивать то, что я не знаю, то ты сильно ошибаешься.

да не, спрашивайте на здоровье, вот только отвечать на вопросы, на уровне даже не азбуки а "какого цвета шарик", которые при этом тут уже неоднократно обсосаны со всех сторон, я думаю почти всем категорически не интересно.

Джо, ты зазнался, машину новую купил?

нее, это я так просто зазнался.

Спаял.
Читать схемы, как оказалось, я не умею, поэтому нихрена не понял что куда, особенно, Жень, на твоем рисунке. Отталкивался от этой схемы http://forum.harmonica.ru/download/file.php?id=1533
С контакта 2 xlr -> 1 контакт перем.рез-ра
С 2 контакта перм.рез-ра -> на контакт 2 xlr
3 контакт перм. рез-ра -> на 3 xlr
Землю не понял куда, да и надо ли ее вообще куда-нито, поэтому соединил с 3 xlr.
Вроде работает. Вопреки или так и должно?

И еще не пойму, конденсатор и обычный резистор - зачем? В чём разница, если с ними и без них? Сделал так и эдак, разницы на Low-Fi аппаратуре не услышал, но оставил с ними...

И еще один глупый вопрос.
"По совету друзей" из вышеуказанных топиков, я взял переменник на 10КОм, кондер на 1000пФ и резистор на 2КОм. Там ребят всё устроило, а меня не совсем устраивает, как меняется громкость.

Если принять весь круг от min до max приблизительно за 11 часов, то получается следующее:
- максимальная громкость не меняется на протяжении 5 часов...
- далее еще два часа почти тоже ничего, но вроде как бы и что-то в частотах начинает убывать, то бишь семь часов на максимуме...
- еще через один, т.е. через восемь часов, становится понятно, что громкость стала тише...
- через девять часов громкость упала на ~50%...
- и за оставшиеся два часа остальное...

Что может улучшить, "уравномерить" ситуацию т.о., чтобы 50% громкости стало на половине хода?

Возьми резистор с линейной или обратной логарифмической характеристикой.

У меня В10К, а этот резистор как раз или с линейной, или с обратнологарифмической характеристикой ( судя по тому, что тут написано - http://datagor.ru/nachinajushhim/1810-h ... kosti.html ).

Если играть в гитарный аппарат, то, на сколько я понимаю, 3 и 1 можно соединить.

Ну и хорошо. А что смущает? Нам нужна деликатная регулировка громкости в области большой громкости, чтобы аккуратно устранять фидбэк малыми шажками. А в области малой громкости нефиг вообще там регулировать, скручиваешь на ноль если надо вырубить микрофон и все. Грубую настройку чувствительности на комбике надо делать, а на микрофоне что то около максимума должно быть.

и какраз для этого нужно было брать крутилку не с линейной характеристикой (буква B) а с логарифмом, (буква A)

Evgeniy писал(а): Если играть в гитарный аппарат, то, на сколько я понимаю, 3 и 1 можно соединить.

Ага, я как в первом варианте сделал, фона вроде нет, значит всё нормально.

SergZZZ писал(а): Нам нужна деликатная регулировка громкости в области большой громкости, чтобы аккуратно устранять фидбэк малыми шажками. А в области малой громкости нефиг вообще там регулировать, скручиваешь на ноль если надо вырубить микрофон и все. Грубую настройку чувствительности на комбике надо делать, а на микрофоне что то около максимума должно быть.

Так-то да, но, грубо говоря, получается, что фидбек начинает исчезать только когда восемь часов прокрутишь. Хотелось бы более равномерного распределения - оно интуитивно понятнее.

George_M писал(а):и какраз для этого нужно было брать крутилку не с линейной характеристикой (буква B) а с логарифмом, (буква A)

Чтобы области большой и малой громкости стали прибл. одинаковыми?

Думаю лучше привыкнуть и иметь преимущество от этого. Это лучше чем по одному градусику выбирать дрожащими руками.

Не стал создавать отдельную тему. Тем более что как раз в темАчко
Наконец то на днях ко мне пришёл долгожданный мик. Electrovoice RE-10. Встала проблема с трансформатором и регулировкой. Вот моё рукодельное решение Вариант ещё сырой без красивой ручки, но транс и резистор уже внутри, осталось припаять кабель.

о, вот это я понимаю, вот это миниатюрненько. что за транс?

Транс ты мне высылал! )))))))))))) Года эдак полтора назад , вместе с твоей педалью,... помнишь?)))) Такой...в жёлтлй термоусадке...)))

что то припоминаю, от "еврейского" астатика вроде?
...или суперлюкса.

Ничо так вышло.

Гыыыы, смерь пожалста линейкой длину всей конструкции в сборе с миком - меньше полметра или нет?
Сергей, если я правильно понимаю, то у тебя потенциометр тоже линейный?

Анатолий, посоветуй, какой потенциометр взять, чтобы не было так как я описал, что "всегда громко и только где-то около минимума - хрясь, и убавилось". Лучше бы наоборот - где-то около максимума громкостью играться. Что есть миниатюрного? Я хочу в Шур 57-ой впилить.

А так, за неимением приемлимого результата, я пока остановился на такой временной конструкции

Кстати, чота я затупил - Сергей, поздравлямба с зебестовым микрофоном. Ебай или какое другое рыбное место?

@Ale Logenough Спасибо!
Вот длинна, и вот резистор.

хм ... в смысле этот дядька тоже предпочитал длинные толстые сигары ?

А шнур что ли будет прямо к регулятору крепиться? по-моему, совсем не гуд, если так. неудобно. А вообще - вполне! красиво!

Ceant писал(а):@Ale Logenough Спасибо!
Вот длинна, и вот резистор.

Нуашто - вполне себе длина.
Анатолий игнорит, ну и ладно - Сергей это я так понимаю у тебя линейный резистор - почему он, других не было, или осознанный выбор?

BwB писал(а):А шнур что ли будет прямо к регулятору крепиться? по-моему, совсем не гуд, если так. неудобно

Костя, это ты что имеешь в виду? Почему не удобно?

Ale Logenough писал(а):

BwB писал(а):А шнур что ли будет прямо к регулятору крепиться? по-моему, совсем не гуд, если так. неудобно

Костя, это ты что имеешь в виду? Почему не удобно?

Ну, мне кажется, что регулятор должен быть отдельно от шнура, как на твоей первой картинке (кстати, у меня есть такой - неплохая штука), а по картинке Сергея, я так понял, что он будет со шнуром одно целое. Ну банальное: я хочу шнур - длиннее-короче, качественнее, на концерте что-то случилось со шнуром

Ага, понял - да, это действительно минус.

Между регулятором и штекером провод круто на излом будет работать. У Ceant хорошо, но крутелочка - дело чести.

Ну вот собственно законченный девайс
Не вижу прям такой не комфортной общей длинны, по изгибам или по весу, не намного длиннее обычного джека
Не вижу прециндентов к каким то жёстким изгибам и т.д. угол свисание провода, не зависит от длинны жёсткой конструкции
По поводу того что жёсткая сцепка с кабелем: дык мня это не напрягает. Выбираю заведомо хороший кабель, (средней для тех сцен где играю) длинны 4,5 м. Да и с паяльником дружу с 5ого класса так что , если заменить прейдётся , так это для меня 5ти минутное дело Не думаю что это катострофически произойдёт на выступлениях. А если делать ещё и разъём с другой стороны, вот тогда он точно будет некрассиво-длинный
